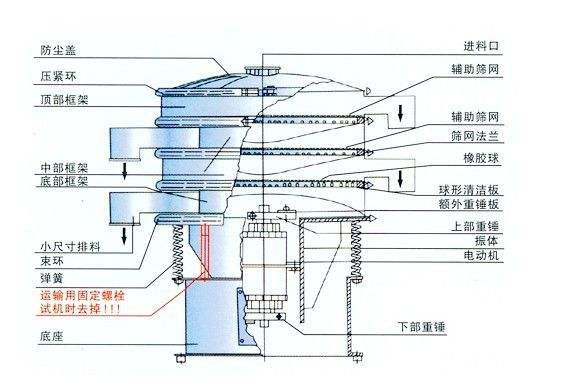

上篇文章我们了解到旋振筛结构，旋振筛从上到下、从外到内主要由以下几部分组成:

（1）防尘盖、入料口；（2）筛框、筛网、筛架、束环、出料口；（3）振动电机、传振体、上下重锤；（4）隔振弹簧、弹簧垫圈；（5）底座。

那么旋振筛的结构原理又是怎样的呢？

旋振筛通过直立式振动电机产生的激振力，带动上下偏心重锤的运动，让筛箱进行水平、垂直、倾斜的三次元运动。

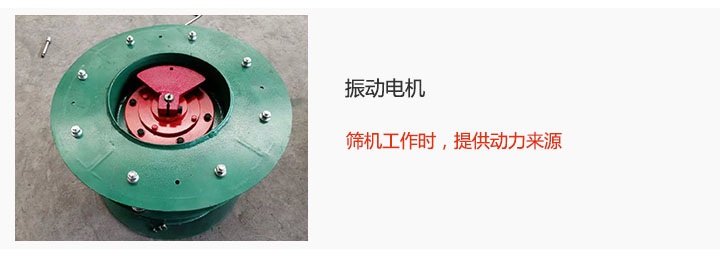

1、振动电机——源动力

振动电机为旋振筛能够工作提供原生动力，是筛机的激振源。

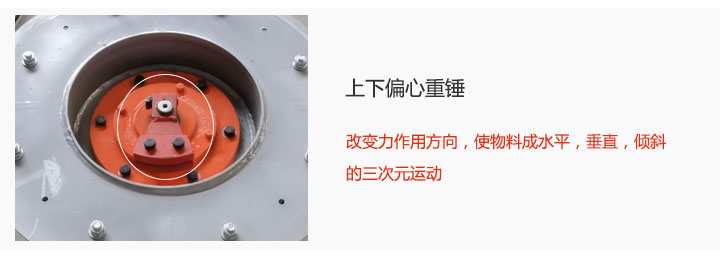

2、上下偏心重锤——运行关键

振动电机产生的激振力，通过偏心重锤被改变力的作用方向——变为水平、垂直、倾斜三种运动方式，这三个力共同作用下，使物料能够在筛网上被均匀分散，被层层筛分然后从出料口排出。

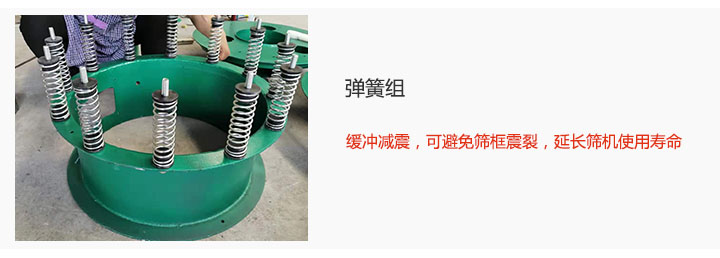

3、弹簧组——缓冲作用

由于振动电机产生的力会对筛机造成损害，因此增加弹簧组可以缓冲电机产生的力的作用，避免筛框被震裂，可以延长筛机的使用寿命。

4、筛框、筛架、筛网、束环——筛分主体

筛网被放在筛架构成的支撑结构上，中间可以防止清网弹球，不仅能够降低物料对筛网的损坏，也能及时清理筛网网孔，束环将各层筛框固定，使得旋振筛可以对物料进行层层分级。
